Насосы погружные глубинные Pedrollo 4SR для водоснабжения из глубоких скважин с диаметром обсадной трубы DN 125.
- Максимальное содержание песка – 150гр/м3.
- Максимальная глубина погружения -100 м.
- Максимальное количество пусков в час – 20 ( с равными промежутками).
- Номинальный режим работы – продолжительный (S1).
- Минимальный поток охлаждения двигателя – 0,08 м/с (0,2 м/с при частотном регулировании скорости).
Минимальный диаметр артезианской скважины 100 мм (4″). Применение насоса в скважинах с большим внутренним диаметром должно основываться на оценке нагрузочного режима, условий нагрева и охлаждения двигателя. При недостаточном охлаждении насосов (создать поток охлаждения не менее 0,08 м/с невозможно, охлаждение конвективное), установленных в скважинах больших диаметров, в бассейнах или резервуарах, применяют кожух охлаждения для создания достаточной скорости потока охлаждения двигателя.
| Типоразмер | Р2,кВт | Q max, м3/ч | H max, м | Цена*, евро | ||
| 1х230В | 3х400В | 1х230В | 3х400В | |||
| Номинальная производительность – 1 м3/ч | ||||||
| Pedrollo 4SR 1m/13 | Pedrollo 4SR 1/13 | 0,37 | 1,8 | 75 | 315 | 315 |
| Pedrollo 4SR 1m/18 | Pedrollo 4SR 1/18 | 0,55 | 1,8 | 115 | 349 | 349 |
| Pedrollo 4SR 1m/25 | Pedrollo 4SR 1/25 | 0,75 | 1,8 | 145 | 387 | 387 |
| Pedrollo 4SR 1m/35 | Pedrollo 4SR 1/35 | 1,1 | 1,8 | 205 | 472 | 459 |
| Pedrollo 4SR 1m/45 | Pedrollo 4SR 1/45 | 1,5 | 1,8 | 260 | 599 | 574 |
| Номинальная производительность – 1,5 м3/ч | ||||||
| Pedrollo 4SR 1,5m/8 | Pedrollo 4SR 1,5/8 | 0,37 | 2,7 | 50 | 298 | 298 |
| Pedrollo 4SR 1,5m/13 | Pedrollo 4SR 1,5/13 | 0,55 | 2,7 | 80 | 320 | 320 |
| Pedrollo 4SR 1,5m/17 | Pedrollo 4SR 1,5/17 | 0,75 | 2,7 | 105 | 353 | 353 |
| Pedrollo 4SR 1,5m/25 | Pedrollo 4SR 1,5/25 | 1,1 | 2,7 | 155 | 408 | 396 |
| Pedrollo 4SR 1,5m/32 | Pedrollo 4SR 1,5/32 | 1,5 | 2,7 | 200 | 480 | 455 |
| Pedrollo 4SR 1,5m/46 | Pedrollo 4SR 1,5/46 | 2,2 | 2,7 | 280 | 740 | 697 |
| Номинальная производительность – 2 м3/ч | ||||||
| Pedrollo 4SR 2m/7 | Pedrollo 4SR 2/7 | 0,37 | 3,6 | 50 | 285 | 285 |
| Pedrollo 4SR 2m/10 | Pedrollo 4SR 2/10 | 0,55 | 3,6 | 70 | 290 | 290 |
| Pedrollo 4SR 2m/13 | Pedrollo 4SR 2/13 | 0,75 | 3,6 | 90 | 295 | 315 |
| Pedrollo 4SR 2m/20 | Pedrollo 4SR 2/20 | 1,1 | 3,6 | 135 | 336 | 356 |
| Pedrollo 4SR 2m/27 | Pedrollo 4SR 2/27 | 1,5 | 3,6 | 180 | 435 | 410 |
| Pedrollo 4SR 2m/39 | Pedrollo 4SR 2/39 | 2,2 | 3,6 | 255 | 561 | 518 |
| Номинальная производительность – 4 м3/ч | ||||||
| Pedrollo 4SR 4m/7 | Pedrollo 4SR 4/7 | 0,55 | 6,0 | 44 | 300 | 300 |
| Pedrollo 4SR 4m/9 | Pedrollo 4SR 4/9 | 0,75 | 6,0 | 60 | 315 | 315 |
| Pedrollo 4SR 4m/14 | Pedrollo 4SR 4/14 | 1,1 | 6,0 | 92 | 374 | 353 |
| Pedrollo 4SR 4m/18 | Pedrollo 4SR 4/18 | 1,5 | 6,0 | 120 | 489 | 465 |
| Pedrollo 4SR 4m/26 | Pedrollo 4SR 4/26 | 2,2 | 6,0 | 170 | 505 | 475 |
| — | Pedrollo 4SR 4/35 | 3,0 | 6,0 | 230 | — | 650 |
| — | Pedrollo 4SR 4/46 | 4,0 | 6,0 | 308 | — | 1069 |
| — | Pedrollo 4SR 4/60 | 5,5 | 6,0 | 405 | — | 1160 |
| Номинальная производительность – 6 м3/ч | ||||||
| Pedrollo 4SR 6m/4 | Pedrollo 4SR 6/4 | 0,55 | 9,0 | 29 | 295 | 295 |
| Pedrollo 4SR 6m/6 | Pedrollo 4SR 6/6 | 0,75 | 9,0 | 40 | 305 | 305 |
| Pedrollo 4SR 6m/9 | Pedrollo 4SR 6/9 | 1,1 | 9,0 | 60 | 344 | 334 |
| Pedrollo 4SR 6m/13 | Pedrollo 4SR 6/13 | 1,5 | 9,0 | 85 | 404 | 384 |
| Pedrollo 4SR 6m/17 | Pedrollo 4SR 6/17 | 2,2 | 9,0 | 114 | 505 | 475 |
| — | Pedrollo 4SR 6/23 | 3,0 | 9,0 | 154 | — | 637 |
| — | Pedrollo 4SR 6/31 | 4,0 | 9,0 | 210 | — | 868 |
| — | Pedrollo 4SR 6/42 | 5,5 | 9,0 | 285 | — | 1070 |
| — | Pedrollo 4SR 6/56 | 7,5 | 9,0 | 370 | — | 1403 |
| Номинальная производительность – 8 м3/ч | ||||||
| Pedrollo 4SR 8m/4 | Pedrollo 4SR 8/4 | 0,75 | 12,0 | 28 | 300 | 300 |
| Pedrollo 4SR 8m/7 | Pedrollo 4SR 8/7 | 1,1 | 12,0 | 48 | 335 | 325 |
| Pedrollo 4SR 8m/9 | Pedrollo 4SR 8/9 | 1,5 | 12,0 | 62 | 370 | 365 |
| Pedrollo 4SR 8m/13 | Pedrollo 4SR 8/13 | 2,2 | 12,0 | 87 | 508 | 488 |
| — | Pedrollo 4SR 8/17 | 3,0 | 12,0 | 112 | — | 548 |
| — | Pedrollo 4SR 8/23 | 4,0 | 12,0 | 152 | — | 675 |
| — | Pedrollo 4SR 8/31 | 5,5 | 12,0 | 205 | — | 820 |
| — | Pedrollo 4SR 8/42 | 7,5 | 12,0 | 275 | — | 995 |
| Номинальная производительность – 10 м3/ч | ||||||
| Pedrollo 4SR 10m/5 | Pedrollo 4SR 10/5 | 1,1 | 15,0 | 33 | 355 | 340 |
| Pedrollo 4SR 10m/7 | Pedrollo 4SR 10/7 | 1,5 | 15,0 | 45 | 391 | 370 |
| Pedrollo 4SR 10m/10 | Pedrollo 4SR 10/10 | 2,2 | 15,0 | 65 | 480 | 438 |
| — | Pedrollo 4SR 10/15 | 3,0 | 15,0 | 95 | — | 570 |
| — | Pedrollo 4SR 10/20 | 4,0 | 15,0 | 125 | — | 760 |
| — | Pedrollo 4SR 10/26 | 5,5 | 15,0 | 163 | — | 935 |
| — | Pedrollo 4SR 10/35 | 7,5 | 15,0 | 220 | — | 1105 |
| Номинальная производительность – 12 м3/ч | ||||||
| Pedrollo 4SR 12m/4 | Pedrollo 4SR 12/4 | 1,1 | 18,0 | 26 | 345 | 335 |
| Pedrollo 4SR 12m/6 | Pedrollo 4SR 12/6 | 1,5 | 18,0 | 40 | 380 | 360 |
| Pedrollo 4SR 12m/9 | Pedrollo 4SR 12/9 | 2,2 | 18,0 | 58 | 465 | 425 |
| — | Pedrollo 4SR 12/12 | 3 | 18,0 | 75 | — | 527 |
| — | Pedrollo 4SR 12/16 | 4 | 18,0 | 100 | — | 731 |
| — | Pedrollo 4SR 12/22 | 5,5 | 18,0 | 138 | — | 859 |
| — | Pedrollo 4SR 12/29 | 7,5 | 18,0 | 180 | — | 1032 |
| Номинальная производительность – 15 м3/ч | ||||||
| Pedrollo 4SR 15m/5 | Pedrollo 4SR 15/5 | 1,5 | 21,0 | 33 | 380 | 365 |
| Pedrollo 4SR 15m/7 | Pedrollo 4SR 15/7 | 2,2 | 21,0 | 45 | 446 | 425 |
| — | Pedrollo 4SR 15/10 | 3 | 21,0 | 63 | — | 525 |
| — | Pedrollo 4SR 15/13 | 4 | 21,0 | 80 | — | 689 |
| — | Pedrollo 4SR 15/18 | 5,5 | 21,0 | 110 | — | 825 |
| — | Pedrollo 4SR 15/24 | 7,5 | 21,0 | 148 | — | 990 |
На сегодняшний день в Украине в коммунальном, промышленном и бытовом секторе действуют несколько сотен тысяч скважин, используемых для водоснабжения. Подъем воды из скважин осуществляется погружными глубинными насосами или поверхностными самовсасывающими насосами.

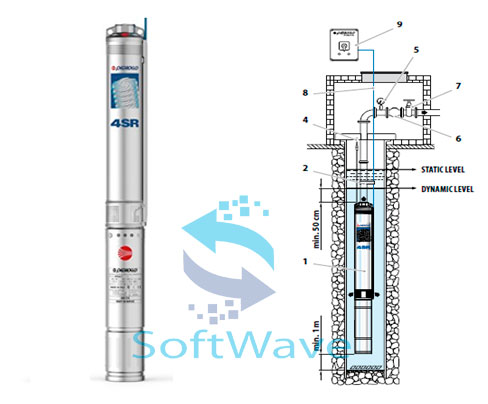

В отличии от самовсасывающих насосов, устанавливаемых над поверхностью воды, погружные насосы устанавливаются непосредственно в пробуренные скважины и способны транспортировать воду с большой глубины за счет дифференциального напора. Погружные насосы не ограничены высотой всасывания, но ограничены диаметром скважины- минимальным диаметром для размещения насоса и максимальным диаметром для обеспечения достаточных условий охлаждения. Дифференциальный напор для преодоления высоты глубинные насосы создают при полном погружению в воду скважины, подключении к источнику напряжения и водопроводу через силовой кабель и вертикальный участок нагнетательного трубопровода. Погружные насосы Pedrollo 4SR способны создать напор до 405 метров и обеспечить производительность до 21 м3/ч. Конструкция насосов 4SR – многоступенчатая. В маркировке насосов Pedrollo 4SR присутствует номинальная производительность и количество ступеней сжатия, формирующее дифференциальный напор. Например, в обозначении насоса 4SR 4m/14 – 4 (номинальная производительность — 4 м3/ч), m (однофазное питание), 14 ( количество ступеней сжатия). Цена насоса Pedrollo 4SR зависит не только от мощности двигателя, но и от количества ступеней в гидравлической части – чем выше мощность двигателя и чем больше ступеней, тем выше цена типоразмера. Упрощенно выбор типоразмера насоса Pedrollo 4SR основывается на расчете «рабочей точки» — соотношения дифефренциального напора для преодоления геометрического перепада высоты подъема и формирования остаточного давления в системе водоснабжения с необходимой пиковой производительностью.
Диаметр насоса должен быть несколько меньше внутреннего диаметра обсадной трубы, позволять уверенное погружение и демонтаж насоса. Охлаждение двигателя принудительной конвекцией осуществляется потоком перекачиваемой жидкости (двигатель насоса конструктивно установлен ниже заборного канала насоса, поток воды, поступающий в насос, предварительно охлаждает двигатель). Зазор между стенкой двигателя и обсадной трубой должен оставаться минимальным так, чтобы обеспечить скорость охлаждающего потока на уровне не менее 0,18 см/с, регламентрованную производителем.
Глубинные насосы для скважин Pedrollo 4SR (4″/98мм) состоят из двигателя и гидравлической части. Двигатель и гидравлическа часть соединяются через фланцевое соединение стандарта NEMA 4″ Вал двигателя соединяется с валом гидравлики через соединительную муфту.
Гидравлическая часть насоса Pedrollo 4SR представляет собой многоступенчатую конструкцию. Гидравлику приводит в действие специальный маслозаполненный индукционный 2-х полюсный двигатель удлиненной конструкции c габаритным диаметром 96мм (двигатель — 4PD). Двигатель Pedrollo 4PD полностью ремонтопригоден, включая перемотку статорных обмоток – все компоненты заменяемы (подшипники, масло, торцевое уплотнение вала)!
