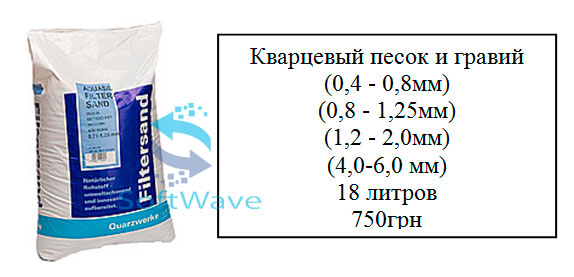

Кварцевый песок и гравий

Кварцевый песок применяют как инертный фильтрующий слой для удаления взвешенных примесей в напорных осадочных фильтрах с многослойным принципом формирования загрузки.

Гравий (фракций 2-4 и 4-6 мм) применяют как поддерживающий слой.

Кварцевый песок– мономинеральная фильтрующая среда, в состав которой входит оксид кремния в количестве не менее 99%.

Насыпной вес – 1.6 кг/л.

Кварцевый песок и гравий

Традиционно для достижения высокой эффективности и грязеемкости загрузки фильтровальной колонны осадочного фильтра кварцевый песок применяют в сочетании с гравийным поддерживающим слоем и гидроантрацитом – слоем предварительной фильтрации. В отдельных случаях основной слой песка усиливают дополнительными слоями поддержки из гарнета, слоями предварительной фильтрации из керамзита или активированного угля (вместо гидроантрацита). Грязеемкость кварцевого песка увеличивают разделением на слои песка из нескольких фракций. Фильтрующие слои в многослойной загрузке располагают по направлению потока обрабатываемой воды по мере увеличения крупности зерен. Первым по потоку идет слой гидроантрацита с меньшим удельным весом и наибольшим размером зерен. Каждый последующий слой из кварцевого песка различных фракций формируется по мере уменьшения эффективного размера зерен. Исключение составляет нижний слой гравийной подложки, выполняющий другие функциональные задачи.

Градиент плотности такой многослойной загрузки обеспечивает функциональность каждого последующего слоя и объемный эффект фильтрации: крупные примеси задерживаются в верхних слоях, мелкие – в нижних слоях. Слой гравия поддерживает фильтрующий слой, обеспечивает распределение потока на входе в нижнюю фильеру водоподающей трубы фильтра, предотвращает вынос материала («пыление») и закупоривание фильеры. Высота поддерживающего слоя в фильтре, как правило, составляет не менее 10-20 см. Необходимый объем поддержки в литрах для засыпного фильтра известного типоразмера легко определить умножив площадь сечения колонны на высоту слоя. Например, для фильтра типоразмером 1252 (диаметр -12 дюймов) при площади сечения 0,07м2 объем поддерживающего слоя принимается 7 — 12 литров.

Выбор сочетания компонентов и пропорций для каждого из слоев загрузки основан на оценке размера и плотности зерен материала, совместимости расширения слоев при одинаковой скорости обратной промывки, механической прочности, грязеемкости.

При правильном расчете архитектуры слоев грязеемкость и эффективность многослойного фильтра на основе кварцевого песка может оказаться больше любого однокомпонентного фильтра.
