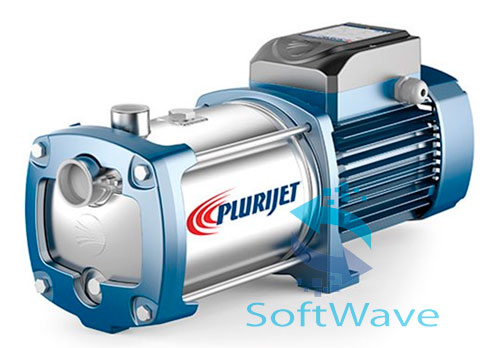

Насосы многоступенчатые самовсасывающие Pedrollo PLURIJET 90-130-200

PLURIJET 90-130-200 – поверхностные высокопроизводительные, высоконапорные насосы с горизонтальным способом установки, многоступенчатой конструкцией и встроенной системой эжекции.

Многоступенчатая конструкция обеспечивает низкую удельную потребляемую мощность и меньший акустический шум при работе. Встроенная эжекционная система обеспечивает способность к самовсасыванию и высокую всасывающую способностью (HS ≤ 9м).

Все конструкционные материалы, контактирующие с перекачиваемой водой, устойчивы к коррозии и обладают большим антикоррозионным запасом (технополимер, нержавеющая сталь). Максимальная производительность 12 м3/ч. Максимальный напор – 97 метров. Максимальная высота всасывания (HS) – 9м.

Насосы многоступенчатые самовсасывающие Pedrollo PLURIJET 90-130-200

  • Рабочие колеса и диффузоры – норил.
  • Корпус насоса – нерж. сталь AISI 304.
  • Вал – нерж. сталь AISI 430.
  • Максимальное давление в корпусе — 10 бар.
  • Рабочая температура жидкости  — 10/+40оС.
  • Режим работы S1.
Типоразмер  Р2, кВт   Н max, м Q max, м3/ч   Цена с НДС*, евро
 1х230В, 50Гц 3х230/400В, 50Гц  1х230 3х400
Pedrollo PLURIJETm 5/90 Pedrollo PLURIJET 5/90 1,1 76 4,8 423 433
Pedrollo PLURIJETm 6/90 Pedrollo PLURIJET 6/90 1,5 93 4,8 463 463
Pedrollo PLURIJETm 3/130 Pedrollo PLURIJET 3/130 1,1 49 7,8 396 406
Pedrollo PLURIJETm 4/130 Pedrollo PLURIJET 4/130 1,5 65 7,8 414 414
 — Pedrollo PLURIJET 5/130 1,8 81 7,8 445
 — Pedrollo PLURIJET 6/130 2,2 97 7,8 473
Pedrollo PLURIJETm 3/200 Pedrollo PLURIJET 3/200 1,1 44 12 396 405
Pedrollo PLURIJETm 4/200 Pedrollo PLURIJET 4/200 1,5 58 12 381 414
 — Pedrollo PLURIJET 5/200 1,8 73 12 445
 — Pedrollo PLURIJET 6/200 2,2 87 12 473

Дифференциальный напор, создаваемый центробежными насосами, напрямую зависит от диаметра рабочего колеса и скорости вращения. С определенной долей упрощения можно было бы для получения высокого напора увеличить только диаметр рабочего колеса. Но на практике такая задача реализуется сложно и затратно. Если создать насос с высоким дифференциальным напором и низкой производительностью с одним рабочим колесом, приводимым в действие 2-х полюсным индукционным двигателем, получится колесо с большим диаметром и узкой шириной. С одной стороны такое колесо слишком большого диаметра изготовить методом формовки или литья будет достаточно трудоемко и дорого, а корпусные детали насоса потребует слишком большого расхода материала. С другой — увеличение диаметра, а вместе с ним и площади поверхности между колесом и корпусом, увеличит потери на трение в пять раз пропорционально увеличению диаметра колеса, что снизит коэффициент полезного действия. Скорость насоса также не может существовать независимо от рабочих колес. Действие центробежных сил пропорционально квадрату угловой скорости – рабочие колеса просто могут разрушиться. Решение перечисленных проблем в разделении значения общего дифференциального напора между несколькими, последовательно установленными рабочими колесами идентичной производительности. Конструкция такого насоса получила название многоступенчатой. Формирование напора в многоступенчатом насосе Pedrollo PLURIJET 90-130-200 с идентичной производительностью рабочих колес распределяется пропорционально их количеству. В отличии от одноколесных струйных самовсасывающих насосов (Pedrollo серия JSW и JCR) коэффициент полезного действия которых не превышает 25-30%, конструкция многоступенчатых насосов Pedrollo PLURIJET 90-130-200 позволяет достичь показателя эффективности в 40 — 45%. Это позволило получить значительно меньший удельный расход электроэнергии в сравнении с одноколесными насосами.

Комбинация высокой эффективности, способности к самовсасыванию, высокой высоты всасывания (9м), низкого уровня шума, пищевых, пассивных к перекачиваемой воде, материалов делает насосы PLURIJET уникальными.
