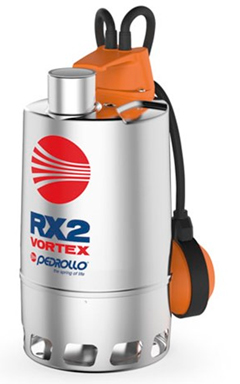

Погружные дренажные насосы Pedrollo RX VORTEX для грязной воды

Насосы оснащены вихревым рабочим колесом и применяются в быту для перекачивания воды, способной содержать фрагментарные включения размером до 20мм (свободный проход частиц для насосов RX 2/20, RX 3/20), до 40мм (свободный проход частиц для насосов RX 4/40, RX 5/40).

Насосы могут применятся для перекачивания технических стоков из коллекторов, расположенных в подвальных помещениях и помещениях расположенных ниже уровня общей канализации. Благодаря усиленному уплотнению вала, разделенному промежуточной камерой с маслом насосы могут перекачивать воду, содержащую также абразивные включения (песок).

Погружные дренажные насосы Pedrollo RX VORTEX для грязной воды

Температура перекачиваемой жидкости до +50оС (кратковременно, не более 3 минут – до + 90оС).

Максимальная глубина погружения -10 метров.

Внешний поплавковый выключатель контроля уровня или вертикальный аквасенсор уровня для насосов VORTEX-GM, предназначенных для применения в коллекторных колодцах с ограниченным пространством, недостаточным для организации свободного хода.

Типоразмер Р2,кВт Q max, м3 H max, м DN Цена, евро
1х230В 3х400В 1х230В 3х400В
RXm 2/20 RXm 2/20 0,37 10,8 7 1 1/4″ 160 164
RXm 3/20 RXm 3/20 0,55 10,8 9 1 1/4″ 179 185
RXm 4/40 RXm 4/40 0,75 16,8 10 1 1/2″ 446 455
RXm 5/40 RXm 5/40 1,1 22,8 13 1 1/2″ 465 465

Принцип работы VORTEX.

Утопленное в глубину пространства корпуса открытое рабочее колесо с короткими лопастями формирует быстро вращающийся, радиально направленный вихрь воды, передающий импульс вращения к жидкости находящейся в канале насоса за счет сил трения. Диссиметрия давления формирует направленное тангенциальное движение жидкости от входа к выходному патрубку насоса без прохождения каналов рабочего колеса. Такой принцип передачи энергии с одной стороны неизбежно сопровождается большими потерями полезной мощности, с другой стороны такой принцип передачи энергии не требует движения воды через каналы колеса, что позволяет получить свободный проход для движения взвешенных частиц.

Принцип охлаждения.

В большинстве погружных насосов, используемых в задачах водоотведения, охлаждение двигателя осуществляется естественной конвекцией тепла в окружающую среду. Коэффициент теплоотдачи напрямую зависит от температуры окружающей среды, скорости и характера движения жидкости. В условиях длительной нагрузки все поверхности и выделяющие тепло компоненты насоса достигают стабильной температуры нагрева и состояния теплового равновесия. Температурный режим, сформированный за счет естественной конвекции тепла в оружающую воду, определяет скорость деградации изоляции обмоток. Смеситить тепловое равновесие от точки перегрева и значительно снизить температуру изоляции можно изменив характер и скорость движения жидкости вдоль радиаторной поверхности. Насосы RX перекачивают воды вдоль радиаторной поверхности через рубашку охлаждения, обеспечивая таким образом интенсивный отвод тепла от нагретого двигателя.
