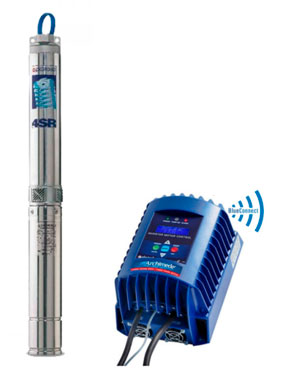

Погружные насосы Pedrollo 4SR со специальным двигателем 3х230В для частотного регулирования скорости насоса

Мощность специального электродвигателя Pedrollo 4PD для частотного регулирования 0,75-2,2кВт.

Сетевое напряжение питания инвертора-1х230В.

Напряжение питания электродвигателя погружного насоса Pedrollo 4SR  – 3х230В.

Допустимая длина силового кабеля без применения специальных фильтров – 80 метров.

Диапазон регулирования скорости погружного насоса Pedrollo 4SR  25-50Гц.

Погружные насосы Pedrollo 4SR со специальным двигателем 3х230В для частотного регулирования скорости насоса

Наименование P2, кВт Q, м3 Н, м Цена с НДС*, евро / грн
Pedrollo 4SR 2/13 3×230В** 0,75 0,6-3,6 88-26 338 9800
Pedrollo 4SR 2/20 3×230В 1,1 0,6-3,6 130-39 398 11540
Pedrollo 4SR 2/27 3×230В 1,5 0,6-3,6 173-52 453 13130
Pedrollo 4SR 4/9 3×230В 0,75 1,2-6,0 56-23 328 9512
Pedrollo 4SR 4/14 3×230В 1,1 1,2-6,0 88-35 360 10440
Pedrollo 4SR 4/18 3×230В 1,5 1,2-6,0 112-45 413 11970
Pedrollo 4SR 4/26 3×230В 2,2 1,2-6,0 162-63 497 14410
Pedrollo 4SR 6/9 3×230В 1,1 1,5-9,0 58-26 348 10090
Pedrollo 4SR 6/13 3×230В 1,5 1,5-9,0 83-35 403 11680
Pedrollo 4SR 6/17 3×230В 2,2 1,5-9,0 107-45 470 13360

*цены состоянием на 01.04.17.

**погружные насосы Pedrollo 4SR укомплектованы специальными трехфазными двигателями для частотного регулирования мощностью 0,75 – 2.2кВт и напряжением питания 3х230В.

Скважинный насос и элементы гидравлической системы неумолимо изнашиваются под действием пусковых перегрузок и гидравлических ударов, уверенно подтачивающих запас прочности оборудования. Давление в системе водоснабжения, находящееся в зависимости от реле давления или контроллера потока, не стабильно, изменяется в пределах границ давления и создает ощутимый дискофорт для потребителя. Потребление электроэнергии нерегулируемым скважинным насосом при работе в режимах минимального потребления крайне не рационально.

В отличии от традиционных насосных станций насос с регулируемой скоростью позволяет обеспечить поддержание постоянного давления в системе с наименьшими затратами электроэнергии, устранить ранее непобедимый гидравлический удар, не ограничивать число «тепловых стресссов» при пусках насоса, отказаться от громоздкого гидроаккумулятора, обеспечить минимальную стоимость каждого кубического метра поднятой со скважины воды.

Выгоды очевидны – нет гидравлических ударов и механических перегрузок, электроэнергия расходуется экономно и пропорционально изменению потребления, нет пусковых токов, нет колебаний давления, присущих работе традиционных систем с реле давления и гидроаккумулятором, есть стабильное давление, не зависящее от изменения расхода.

Для получения перечисленных выгод нужно обеспечить управление скоростью ранее устновленного насоса и дооснастить насосную систему дополнительным устройством – специальным однофазным или трехфазным преобразователем частоты, купить насос с уже интегрированным преобразователем частоты, если этот насос – поверхностный, купить комплет насоса со специализированным преобразователем частоты и специальным двигателем, если этот насос-погружной.

Частотному регулированию подлежат как однофазные, так и трехфазные насосы. Двигатель однофазного насоса содержит две обмотки — основную (рабочую) и конденсаторную (вторичную) —  обе обмотки формируют вращающее магнитное поле. В случае с однофазным насосом диапазон регулирования скорости значительно ограничен наличием конденсатора, емкостное сопротивление которого пропорционально частоте напряжения.

Нужно принять к сведению, что обмотка двигателя погружного насоса при работе от преобразователя частоты подвергается большей нагрузке, чем при прямом подключении к сети -«тепловой стресс», связанный с ухудшенным охлаждением двигателя в низкоскоростных режимах работы, импульсное перенапряжение, связанное с большой длиной соединительной линии и широтно-импульсной модуляцией питающего двигатель насоса напряжения. Эти факторы способны вывести из строя изношенный двигатель или двигатель с низкой прочностью изоляции.

В условиях большой длины линии электропередачи нужно принимать соответствующие контрмероприятия, направленные на ограничение перенапряжения изоляции двигателя:

— устанавливать на скважинный насос двигатель  с повышенной прочностью изоляции, устанавливать специальный двигатель со специальным выходным напряжением  3х230В;

— ограничивать тактовую частоту модуляции;

— устанавливать на выходе преобразователя синусные фильтры или фильтры dU/dT для ограничения скорости нарастания выходного напряжения.

Специальный двигатель Pedrollo 4PD 3×230В допускает длину соединительной линии до 100 метров и не требует дополнительных защитных мероприятий. Специальный двигатель Pedrollo 4PD с пониженным напряжением питания 3×230В доступен в диапазоне мощности от 0,55кВт до 2.2кВт. Конечно же, кабель, должен быть водопогружным. Сечение кабеля и длина не должны становиться причиной падения напряжения более чем на 3%.

Погружные насосы Pedrollo 4SR со специальным напряжением питания двигателя 3×230В применяют совместно с преобразователями частоты производства Italtecnica, Electroil, WaСS, DAB с выходным напряжением 3х230В.
