Пропорциональное дозирование 7%Н2О2.

Пропорциональное дозирование 7%Н2О2. Пример расчета.

  1. Исходные данные.

Среднесуточное потребление – 15 куб. м.

Проектная производительность – 70 литров в минуту.

Рабочее давление в гидравлической системе (точка инжекции) – 3.5 бар.

Корректируемые показатели:

Железо общее = 2 мг/л.

Марганец = 1 мг/л.

Сероводород = 4 мг/л.

Пропорциональное дозирование окислителя — 7% водного раствора перекиси водорода (активной формы кислорода).

(1мг/л H2O2 -1мл/л Fe)

(2мг/л H2O2 -1мл/л Mn)

(2,5мг/л H2O2 -1мл/л H2S)

Насос –дозатор ETATRON DLX VFT/MBB тип 0115.

Импульсный расходомер ETATRON 1″ (Qnom-3,5 м3/ч,  Qmax — 7 м3/ч, 1 импульс = 0,25 литра).

  1. Расчет дозы окислителя.

 2.1 Количество окислителя, которое необходимо подать в единицу объема обрабатываемой воды.

Расчетная доза H2O2 = (1 мг/л H2O2 х 2 мг/л Fe) + (2 мг/л H2O2 х 1 мг/л Mn) + (2,5 мг/л H2O2 х 4 мг/л H2S) = 14 мг/л H2O2.

2.2 Концентрация используемого раствора окислителя .

7%H2O2 = 70000 мг/л (ppm) раствора.

2.3 Объем дозирования раствора 7%  Н2О2(в час) при проектной производительности

Q = V (л/мин ) x К (мг/л) x 60 мин) / 70000,  где

V -объемная скорость потока обрабатываемой воды=70 л/мин;

K — необходимая концентрация  H2O2 в единице объема обрабатываемой воды=14 мг/л;

Q = 70л/мин х 14 мг/л х 60 мин/70000 = 0,84 литра в час.*

* объем дозирования 0,84 литра соответствует объему воды 4.2 м3 (70 л/мин х 60мин). Учитывая пропорциональный способ дозирования и суточное потребление 15 м3 очищенной воды пропорциональный расход реагента в сутки = 3 литра (15м3/4.2м3 х 0,84л).

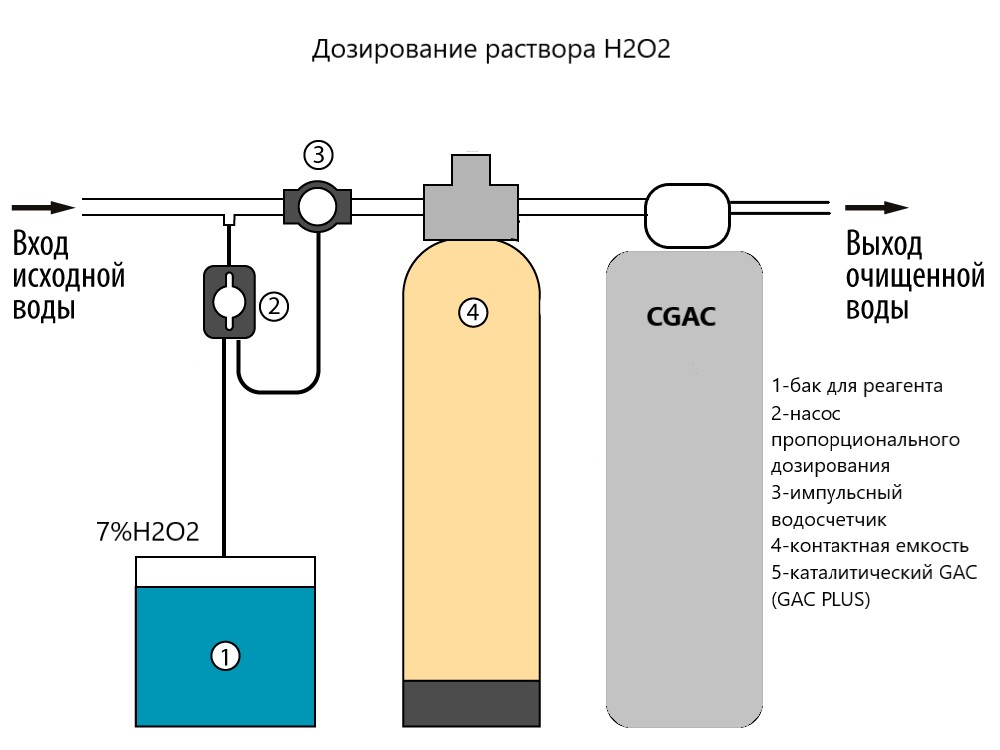

  1. Формирование пропорции. Насос пропорционального дозирования ETATRON DLX VFT/MBB тип 0115 и импульсный водосчетчик с ценой импульса – 4 импульса/1литр.

Пример 1.

Насос осуществляет количество дискретных инжекций раствора окислителя в воду пропорционально количеству импульсов водосчетчика. Количество импульсов водосчетчика в единицу времени пропорционально скорости потока.

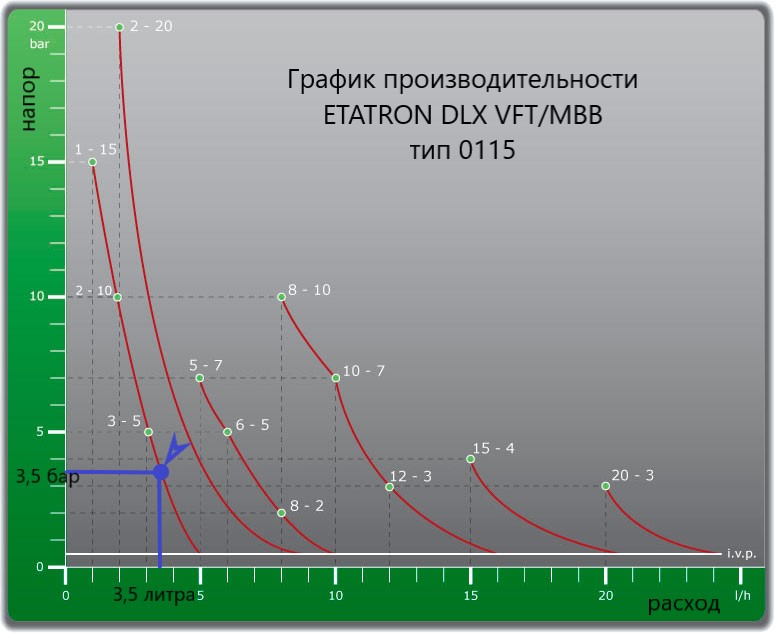

В соответствии с графиком производительности насос ETATRON DLX VFT/MBB тип 0115 способен обеспечить дозирование окислителя при противодавлении в системе 3,5 бар с максимальной скоростью 3,5 литра в час (максимально 120 инжекций  (тактов) в минуту с объемом  инжекции -0,48 мл/такт).

При проектной производительности в системе 70 литров минуту импульсный расходомер обеспечит 280 сигналов в минуту (70 литров х 4 сигнала). При проектной скорости насос-дозатор должен подать в воду 14 мл реагента в минуту. Учитывая. стабильный объем инжекции при противодавлении в системе 3,5 бар насос должен выполнить 30 инжекций в минуту (14 мл/0,48 мл = 30 инжекций).

Так как, количество импульсов расходомера в минуту – 280 (4 импульса – 1литр), насос-дозатор должен выполнить 1 инжекцию (объемом 0,48 мл) на каждые 9 импульсов (280/30 = 9).  Дискретный объем инжекции в каждые 2,1 литра пропущенной через водосчетчик воды. Соответственно, заданная пропорция дозирования (инжекция 0,48 мл  — 9 импульсов водосчетчика) сохраняется при изменении скорости потока. Пропорция «1 инжекция — 9 импульсов» задается программированием насоса-дозатора в Режиме деления (1:N.)

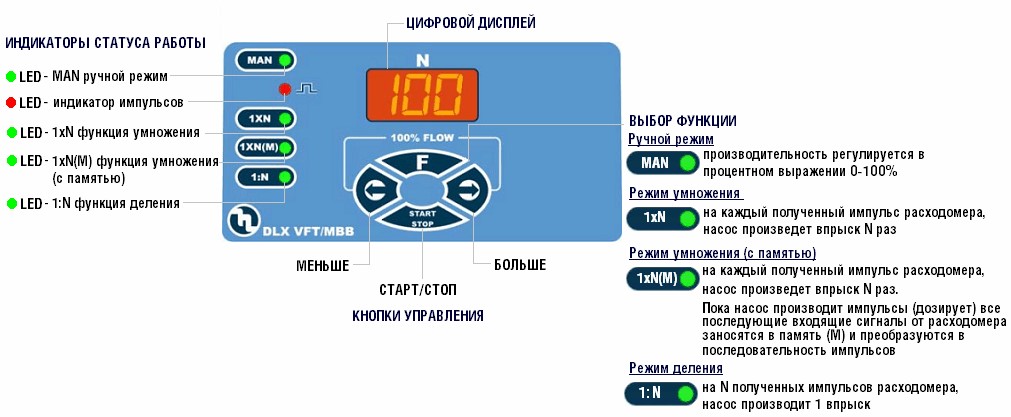

В Режиме деления 1:N устанавливаем пропорцию дозирования 1:9 (на каждые 9 импульсов расходомера насос ETATRON DLX VFT/MBB выполнит 1 инжекцию). Насос будет осуществлять  скорость дозирование раствора в воду пропорционально объемной скорости движения воды с сохранением пропорции дозы реагента объему воды.

Пример 2.

В поток с объемной скоростью 20 литров в минуту необходимо подать раствор со скоростью 0,7 л/ч. Пропорция дозирования должна сохраняться при увеличении или снижении скорости потока.  Рабочее давление в гидравлической системе — 4 бар.

Насос ETATRON DLX VFT/MBB тип 0115 при давлении 4 бар способен максимально подать в поток 3.3 литра раствора, обеспечив 120 импульсов в минуту с ценой такта — 0,46 мл/такт.

Импульсный расходомер  при проектной скорости потока 20 л/мин создаст 80 импульсов в минуту ( 20 литров х4 импульса/л).

В соответствии с пропорцией 3.3 литра = 120 инжекций в минуту, 0,7 литров = Х инжекций в минуту получим необходимое количество инжекций в минуту Х=26 инжекций.

Итого, насос-дозатор должен выполнить 1 инжекцию (объемом 0,46 мл) на каждые 3 импульса (80/26 = 3,07) расходомера и сохранять пропорцию дозирования при снижении или увеличении скорости потока.

В Режиме деления 1:N устанавливаем пропорцию дозирования 1:3 (на каждые 3 импульса расходомера насос ETATRON DLX VFT/MBB выполнит 1 инжекцию).
