Як працюють чотириходові запірні клапани у системах зворотного осмосу.

Главная > Статьи > Страница8

У сучасних побутових системах Ecosoft Standard та Absolute використовується простий, але максимально ефективний спосіб відключення роботи системи очищення при заповненні накопичувального бака. Чотириходовий запірний клапан Join Guest Flowmatic зі швидкознімними фітингами здійснює контроль тиску чистої води в накопичувальному баку і перекриває подачу води на мембрану тоді, коли рівень тиску води в баку досягне приблизно 2/3 рівня тиску водопровідної води.

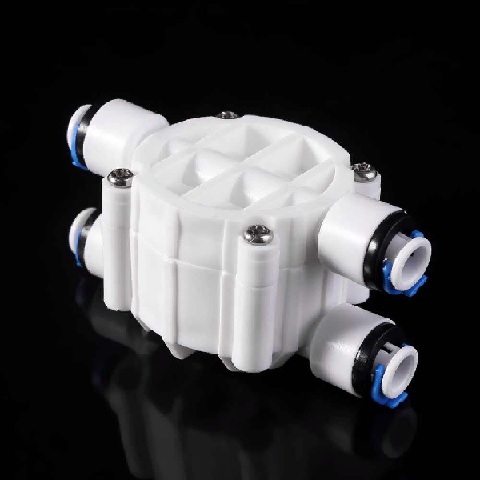

На фото зображено запірний клапан Flowmatic. Вихідна вода (трубка з виходу з третього фільтра попереднього очищення) надходить у клапан через лівий нижній фітинг і подається безпосередньо на мембрану через лівий верхній фітинг. Правий нижній і верхній фітинги об’єднують канал запірного клапана, яким очищена мембраною вода направляється (з мембрани) в накопичувальний бак. Дві половини клапана розділені поршнем. Доки тиск з боку очищеної води (тиск в накопичувальному баку) не досягне значення приблизно 2/3 тиску вихідної води, що надходить на мембрану, поршень не перекриє канал подачі води на мембрану. Так як, побутова система зворотного осмосу виробляє очищену воду і заповнює бак, згодом тиск очищеної води стає досить сильним для активації поршня, перекриття потоку вихідної води на мембрану та зупинення процесу виробництва очищеної води. Установка зворотного осмосу перебуває у стані очікування до того часу, поки споживач не почне відбір очищеної води з накопичувального бака і допоки тиск очищеної води на поршень не знизиться. Зниження дифференціалу тиску очищеної води дозволяє тиску водопровідної води змістити поршень, відкрити канал до мембрани та відновити процес очищення води.

Важливо! Запірний клапан функціонує лише тоді, коли між корпусом мембрани та запірним клапаном з боку пермеату (очищеної води) встановлений зворотний клапан (пермеатна трубка з’єднана з фітингом із зворотним клапаном). Без зворотного клапана або з негерметичним зворотним клапаном у пермеатній трубці (стримування очищеної води під тиском у баку) чотириходовий запірний клапан не може функціонувати.
