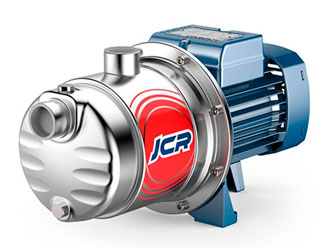

фото водяного самовсасывающего насоса для частного дома Pedrollo JCR 2
Самовсасывающие насосы Pedrollo JCR 1 Самовсасывающие насосы Pedrollo JCR 2  Самовсасывающие насосы PLURIJET 60-80-100
 фото Насосы многоступенчатые самовсасывающие Pedrollo PLURIJET 90-130-200  фото Насосы водокольцевые Pedrollo СK, СKR
Самовсасывающие насосы Pedrollo PLURIJET 90-130-200 Самовсасывающие насосы Pedrollo СK, CKR

Подавляющее большинство насосов Pedrollo для работы требуют полного развоздушивания и заполнения водой. Эта проблема не характерна только разве что только для погружных насосов, в которых заполнение полости водой происходит самопроизвольно при погружении. Самовсасывающие насосы Pedrollo способны самостоятельно преодолеть эту проблему. Для насосов, функционирующих в условии избыточного напора на всасывании, заполнение осуществляется вытеснением воздуха под напором воды через воздушный клапан в насосе или нагнетательном трубопроводе. Если же насос должен поднять воду с определенной отрицательной высоты – его конструкция должна пополнится эжекционным устройством, превращающим обычный «plain vanilla» нормально всасывающий поверхностный насос в уникальный самовсасывающий.

Самовсасывающие насосы Pedrollo относятся к классу ротодинамических центробежных насосов, применяемых преимущественно в быту для подъема воды из скважин с небольшим расстоянием до свободной поверхности воды, подачи воды под давлением и полива, перекачивания воды, содержащей растворенный газ или воздух.

Классические центробежные насосы могут устанавливаться как ниже, так и выше уровня перекачиваемой жидкости. В первом случае жидкость может свободно поступать в насос, во втором — насос должен обладать достаточной всасывающей способностью. Эта способность (так называемая способность нормального всасывания) обеспечивается при только полном заполнении водой корпуса и всасывающего трубопровода. Всасывающая способность центробежных насосов позволяет обеспечить подъем воды с отрицательным перепадом высоты на всасывании до 5 — 7 метров.

А что же отличает самовсасывающие насосы Pedrollo от других насосов, функционирующих в режиме всасывания? Во первых, самовсасывающие насосы могут обеспечить подъем воды с большим перепадом высоты на всасывании до 8 — 9 метров, во вторых — могут функционировать без заполнения («развоздушивание») всасывающего трубопровода водой.

Самовсасывающие насосы Pedrollo для водоснабжения

Конструктивно большинство самовсасывающих насосов Pedrollo (JSW, PLURIJET) представляют собой насосы струйного типа (jet type). Принцип самостоятельного развоздушивания всасывающего трубопровода основан на способности всасывать воздух во всасывающий канал при пуске струйного насоса. После монтажа и перед пуском корпус насоса полностью заполняют водой. При этом подающий трубопровод, изначально заполненный воздухом и погруженный в воду, заполнять водой уже не обязательно.

Физический принцип самовсасывания состоит в получении сильного разрежения во всасывающем канале. Этот принцип обеспечивается работой эжекционной системы на основе сопла Вентури. При пуске крутящий момент рабочего колеса создает начальный поток в жидкости, направленный к корпусу. Вращение колеса создает зоны депрессии и компрессии. В зону депрессии через сопло под давлением из зоны компрессии поступает вода, создавая внутреннюю рециркуляцию. В сопле происходит резкое увеличение скорости воды. После прохождения сопла скорость резко снижается. Это быстрое изменение скорости создает разрежение уже внутри всасывающей трубки. Разрежение позволяет насосу втянуть воздух и поднять уровень жидкости во всасывающем трубопроводе. Самовсасывающие струйные насосы Pedrollo могут создавать разрежение в 0,9-1,0 бар и обеспечивать быстрое самовсасывание жидкости.

Другие типы самовсасывающих насосов (насосы PK, PQ, PV с периферийным колесом, водокольцевые насосы CK) обладают меньшей самовсасывающей способностью. Их самовсасывающая способность основана на других принципах – принцип сопла Вентури не используется в конструкции. В основу самовсасывающей способности таких типов насосов положена рециркуляция жидкости между входом и выходом насоса. Эти насосы применяются для небольшой высоты всасывания (3-4 метра).
