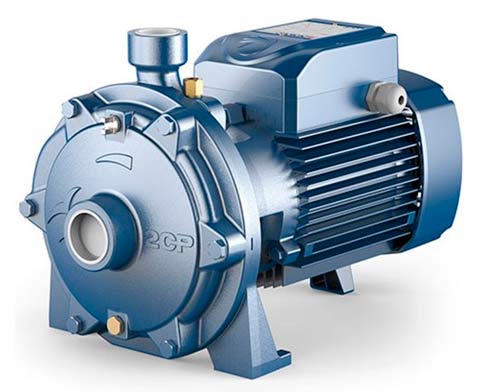

Центробежные двухколесные насосы Pedrollo 2СР

Центробежные двухколесные насосы Pedrollo 2СР

  • Максимальный напор – 112м.
  • Максимальная производительность – 27 м3/ч.
  • Температура воды – 90оС, макс.
  • Высота всасывания – 7 м, макс.
  • Давление в корпусе – 6 бар, макс.
Типоразмер Р2, кВт Q max, м3 H max, м Цена, евро
1х230В 3х230/400В 1х230В 3х230/400В
Pedrollo 2CPm 25/130N Pedrollo 2CP 25/130N 0,75 6 42 205 220
Pedrollo 2CPm 25/14B Pedrollo 2CP 25/14B 1,1 6 54 315 325
Pedrollo 2CPm 25/14A Pedrollo 2CP 25/14A 1,5 6 67 350 350
Pedrollo 2CPm 25/16C Pedrollo 2CP 25/16C 1,1 7,2 47 315 325
Pedrollo 2CPm 25/14B Pedrollo 2CP 25/14B 1,5 8,4 58 310 350
Pedrollo 2CPm 25/14A Pedrollo 2CP 25/14A 2,2 9,6 68 395 360
Pedrollo 2CP 32/200C 3 15 70 660
Pedrollo 2CP 32/200B 4 15 85 675
Pedrollo 2CP 32/210B 5,5 15 94 785
Pedrollo 2CP 32/210A 7,5 15 112 815
Pedrollo 2CP 40/180B 4 21 64 754
Pedrollo 2CP 40/180C 5,5 24 76 780
Pedrollo 2CP 40/180A 7,5 24 88 810
Pedrollo 2CP 40/200B 9,2 27 97 1470
Pedrollo 2CP 40/200A 11 27 105 1495

Конструктивные особенности центробежного двухколесного насоса Pedrollo 2СР.

Двухколесные (двухступенчатые) насосы Pedrollo 2СP — логическое продолжение ранее описанных одноколесных (одноступенчатых) насосов серии CP. Наличие двух последовательно установленных центробежных колес идентичной производительности позволяет получить высокую напорную характеристику.   Основная конструктивная проблема насосов с двумя ступенями состоит в преодолении вибраций (осевых отклонений)  удлиненного горизонтально расположенного вала, вызванных большей механической нагрузкой. Вес и скорость вращения двух рабочих колес из латуни оказывает нагрузку на удлиненный вал, выдвинутый на значительное расстояние от опорного подшипника и дополнительно увеличенный необходимостью размещения механического уплотнения вала. В прошлом для уплотнения вала использовали мягкую сальниковую набивку. Это простое, но достаточно эффективное уплотнение обеспечивало опору и нужную степень демпфирования нагрузки на вал, сводящие к минимуму вибрационные колебания. Современные механические уплотнения с одной стороны обладают большим моторесурсом, не требуют опыта и большого количества времени на проведение работ по установке и замене, с другой – не обеспечивают опору для вала, не  амортизируют нагрузку на вал. Ограничение осевого отклонения и рост критической скорости вращения для роторной группы достигаются в современных центробежных двухступенчатых насосах Pedrollo 2СР другим путем — за счет увеличения диаметра вала, применения высокопрочной хромистой стали, усиленных опорных подшипников, оптимизированной архитектуры роторной группы.
