Напорная аэрация. Окисление железа.

Главная > Системы аэрации воды > Системы напорной аэрации воды

Составные компоненты системы напорной аэрации воды

foto-bezmaslyanyj-kompressor-dlya-sistem-napornoj-aeracii-vody elektronnoe-rele-protoka-italtecnica-brio-2000m aeracionnaya-kolonna-foto
Безмасляный компрессор Реле протока Контактная емкость
Оголовок аэрационной колонны 2,5″ для систем обезжелезивания воды Статический смеситель в напорной аэрационной системе Воздухоотделительный клапан Ari S050-Р
Аэрационный оголовок 2.5″ Статический миксер Воздухоотделительный клапан

Аэрация рассматривается как предварительный этап в технологической схеме удаления железа в засыпных фильтрах с каталитической загрузкой. Необходимость применения стадии аэрации воды обусловлена недостаточным для химического окисления растворенного железа количеством кислорода в обрабатываемой воде. Как правило, вода из глубоких пластов не содержит растворенный воздух, но при этом может содержать переизбыток железа. Выбор технологии очистки в пользу окисления железа и последующей фильтрации может требовать дополнительного дозирования в воду окислителей, среди которых наиболее естественным считается кислород воздуха.

Напорный вариант аэрации предусматривает принудительную подачу в обрабатываемую воду сжатого воздуха (кислорода) с помощью воздушного компрессора. В отличии от безнапорных вариантов аэрации в открытой контактной емкости работа напорной системы осуществляется под давлением насоса «первого подъема», без разрыва струи жидкости и без необходимости в насосе «второго подъема».

фото системы окисление железа

Пуск и остановка компрессора осуществляется датчиком протока с началом и прекращением отбора воды в системе водоснабжения. Датчик протока устанавливают в магистральной линии обрабатываемой воды на выходе из контактной емкости или фильтрующей колонны. Кислород воздуха становится природным окислителем для железа. Окисленное железо механически фильтруется в слое осадочного материала. Учитывая применение стадии напорной аэрации для обработки воды с преимущественно высоким содержанием железа, недостаток времени, необходимого для полноценного окисления, может потребовать увеличения объема контактной емкости и применения каталитически эффективных сред с высокой скоростью катализа и емкостью. Для напорной фильтрации чаще всего применяют колонны с каталитической загрузкой (АС, МС, МЖФ, Birm, Filox, Pyrolox) на основе MnO2.

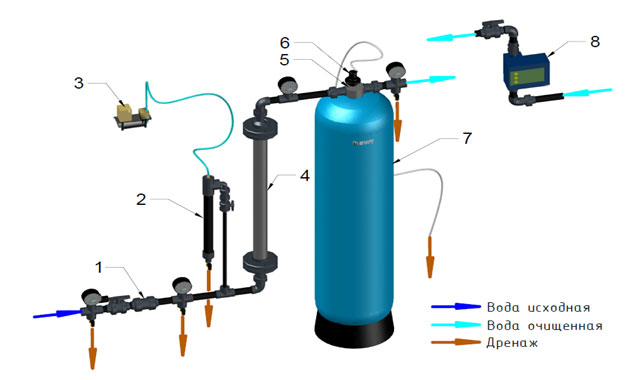

В состав основного оборудования для напорной аэрации входит безмаслянный компрессор (3), напорная контактная емкость (7), аэрационный оголовок (5) с воздухоотделительным клапаном (6), реле протока (8). Обратный клапан (1) препятствует образованию противотока обрабатываемой воды.

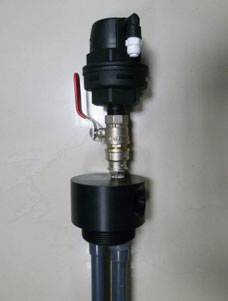

оголовок аэрационной колоны с клапаномОголовок аэрационной колонны 2.5″ c клапаном Dorot 3/4″ .

При необходимости, дополнительную защиту компрессорной линии подачи сжатого воздуха от проникновения воды кроме отсекающего клапана обеспечивает дополнительный клапан и ловушка для воды (2) с возможностью сброса через сервисный кран накопленной воды из отстойника при периодической продувке воздухом.

Эффективность перемешивания воды с воздухом можно увеличить с помощью установки в разрез трубопровода на технологически максимально возможном расстоянии от контактной емкости специального статического миксера. Миксер представляет собой широкую ПВХ — трубу с фланцевым подключением, заполненную кольцами Рашига. Статический миксер обеспечивает одновременно наличие большой удельной площади поверхности и большого свободного объема, не создавая дополнительной турбулентности и значительного гидравлического сопротивления. Кольца Рашига представляют собой простые пластмассовые обрезки труб, упорядоченные в миксере так, что бы обеспечить расширение, замедление и расслоение потока для эффективного контакта воды с воздухом.

Объем контактной емкости (7) должен обеспечить достаточное время для реакции окисления. Вода поступает в верхнюю часть емкости через подающую трубку аэрационного оголовка. В отдельных случаях для интенсификации контакта воды с воздухом подающую трубу выполняют с дополнительной перфорацией, пренебрегая дополнительным сопротивлением движению потока воды. Отбор воды осуществляется через исходящую трубку аэрационного оголовка из нижней части контактной емкости. Сброс избытка воздуха осуществляется через воздухоотделительный клапан. Производительность системы устанавливают исходя из объема контактной емкости и расчетного времени контакта, которое не должно быть меньше 10-15 мин.

Стоимость отдельных составных компонентов.

Элементы системы аэрации Цена,USD Цена,* грн
1. Контактная емкость
— баллон 1054, производительность  1 м3 110 2750
— баллон 1254, производительность 1,2 м3 150 3750
— баллон 1354, производительность 1,5 м3 170 4250
— баллон 1465, производительность 2 м3 275 6875
— баллон 1665, производительность 2,5 м3 305  7625
2. Аэрационный оголовок (комплект) 130 3250
3. Статический миксер
— труба 50 мм с фланцами и кольцами Рашига 215 5375
— труба 63 мм с фланцами и кольцами Рашига 235 5875
4. Безмаслянный компрессор
— AirPump AP2 (США) 695 17375
— MIOL 81-120 (Украина) 155 3875
5. Воздухоотделительный клапан Ari S050 3/4″ 165 4125
6. Ловушка (комплект) 145 3625
7. Реле протока Italtecnica Brio 2000 MT 38 950

* цена состоянием на 1.08.2016.
