Обезжелезивание воды. Упрощенная аэрация воды с эжектором

Эжекторная аэрация воды (создание водо-воздушной смеси с помощью воздушного эжектора) – может оказаться наиболее экономичным и простым в реализации способом предварительной подготовки для безреагентного обезжелезивания воды, поступающей из скважины или колодца в систему водоснабжения коттеджа.

Удаление железа, марганца и сероводорода – типичная задача водоподготовки для коттеджа. Универсальных и всесторонне идеальных решений этой задачи, способных вытеснить все другие решения, не существует. То, что является преимуществом в одних реалиях, в других становится недостатком. С одной стороны применимость метода ограничивает экономическая целесообразность, с другой – требуемый результат. В итоге поиск решения становится поиском компромисса между ценой решения, надежностью работы, эксплуатационными расходами, конечным качеством и количеством воды.

Использование природного кислорода воздуха для окисления железа в воде с последующей фильтрацией окисленного железа в слое загрузки остается самой популярной в мире технологией очистки подземной воды от железа и сероводорода. Вода из скважины анаэробна, не содержит растворенный кислород. Напротив, вода содержит растворенное железо и газы-антиоксиданты– сероводород и углекислоту. В отсутствии кислорода в воде каталитические загрузки на основе активной двуокиси марганца не способны эффективно выполнять функцию ускорителя окисления, быстро теряют способность окислять железо за счет собственного, химически связанного кислорода, не восстанавливаются и разрушаются. Само собой разумеется, что фильтр с каталитической загрузкой должен быть дополнен стадией предподготовки. В классическом напорном варианте аэрации дозирование воздуха в воду под давлением осуществляет воздушный компрессор. Безнапорный вариант аэрации основан на технологии «разрыва струи» — свободном истечении через атмосферный воздух в промежуточную накопительную емкость распыленной струи воды. Не менее популярна упрощенная схема аэрации с помощью воздушного эжектора и накопительной емкости, позволяющая не только качественно очистить воду из скважины от железа, но и одновременно решить проблему низкого дебита скважины.

Упрощенная аэрация воды с эжектором

Рисунок 1. Система обезжелезивания с упрощенной эжекторной аэрацией.

Для создания этой системы обезжелезивания понадобится меньше компонентов, чем при создании системы с напорной или безнапорной аэрацией. Работа системы не будет зависеть от качества и ресурса воздушного компрессора, станет энергонезависимой, так как поступление воздуха будет обеспечено только за счет энергии потока воды через эжектор.

Пиковое потребление воды в коттедже не будет ограничиваться дебитом скважины. Проигрыш в габаритах системы оправдывается с одной стороны отсутствием воздушного компрессора и напорной аэрационной емкости, с другой наличием чистой водой в накопительном баке, что выгодно отличает такую схему от «грязного» бака в безнапорном варианте аэрации.

В силу конструктивных особенностей эжектор адекватно функционирует только при высокой скорости движения воды и создает большой перепад давления между входом и выходом. Недостаточная скорость движения воды через сопло эжектора не способна обеспечить создание локального разрежения на периферии камеры смешивания эжектора, необходимого для поступления воздуха в напорный трубопровод. Однако схема с эжектором может отлично работать, если обеспечить потоку воды нужную стабильность.

Воздух в систему поступает за счет работы водоструйного эжектора, параметры которого отрегулированы так, чтобы обеспечить стабильно высокую линейную скорость потока через сопло Вентури. Поток жидкости, двигающийся через сопло Вентури с большой скоростью, попадает в камеру смешивания. Воздух поступает в камеру за счет создания на стенке корпуса разрежения и подсоса воздуха через клапан.

Работа эжектора неизбежно связана с потерей динамического напора в системе после эжектора. Этот недостаток устранить нельзя, но можно преодолеть, изменив условия работы оборудования, расположенного последовательно вдоль направления потока. Эжектор выполняет основную задачу предподготовки – стабильно обеспечивает ввод кислорода воздуха в напорный поток воды без применения воздушного компрессора. Избыток воздуха при необходимости сбрасывается через клапан-воздухоотделитель, установленный в ловушку для воздуха. Вода с железом и растворенным кислородом поступает в фильтр с каталитической загрузкой.

Очищенная вода наполняет накопительную емкость стабильным потоком, скорость которого определяется давлением воды на входе в эжектор, потерями давления в эжекторе и фильтре- обезжелезивателе. После наполнения емкости подача воды перекрывается поплавковым или электромагнитным клапаном. Периодическая регенерация загрузки обеспечивается насосной станцией «второго подъема» с использованием для противоточной промывки загрузки чистую воду из накопительной емкости. Полноценное водоснабжение коттеджа осуществляется насосом «второго подъема».

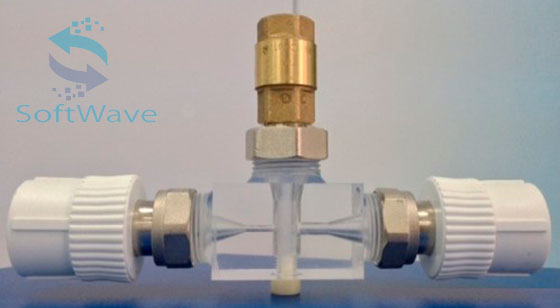

Важный элемент системы эжекторной аэрации воды – воздушный эжектор.

Типоразмер  DN  Q min-max, м3/ч   P min-max, бар  Цена, USD
Воздушный эжектор Clack U1020-02 1″ВР 1,5-3,0 1,5-4 115
Воздушный эжектор Clack U-1020 1″НР 1,5-3,0 1,5-4 72
