1.Sirio Universal. Работа от генератора.
Качество электропитания, подаваемого портативными генераторами, не очень велико (особенно у дешевых моделей): стабильность напряжения ± 10%, стабильность частоты ± 4%. Это уже само по себе может может стать проблемой для оборудования, требовательного к качеству напряжения.
Существенное отличие между генератором и сетевым питанием в наличии у сети индуктивности и низкого внутреннего сопротивления (импеданса), позволяющих компенсировать большое потребление тока без значительного изменения напряжения. В отличии от общественной электросети портативный генератор – это ограниченный источник электрической мощности (ограниченный сопротивлением обмоток), который принципиально не способен компенсировать значительные перегрузки без падения напряжения и изменения частоты. В момент пуска, когда насос создает максимальную нагрузку, генератор должен мгновенно отрегулировать выходное напряжение так, чтобы исключить ошибку низкого или высокого напряжения, определяемую Sirio Universal. Поэтому производитель рекомендует применять для питания инвертора Sirio Universal исключительно высококачественные инверторные генераторы, обладающие такими свойствами:
– выходное напряжение с чистой синусоидой (несинусоидальное напряжение абсолютно неприемлемо);
– наличие електронного инвертора выходного напряжения с высоким быстродействием (специально разработанного для переменной нагрузки, регулирование напряжения не осуществляется только за счет изменения числа оборотов двигателя);
– достаточный запас мощности, чтобы обеспечить низкое искажение напряжения в момент пуска двигателя.
В линию питания между инверторным генератором и Sirio Universal рекомендуется устанавливать однофазный индуктивный фильтр для снижения гармоник тока, генерируемых Sirio Universal в питающую линию (Sirio Universal – нелинейная нагрузка), которые, складываясь с основной частотой, повышают уровень гармонических искажений напряжения.
- Байпасная схема управления насосом с Sirio Universal.
Существует простое правило – надежность любой системы обратно пропорциональна ее сложности. Насосные системы водоснабжения – не исключение. Если Вашим насосом управляет частотный преобразователь, сложность Вашей системы значительно выше традиционной схемы управления, а надежность, соответственно, значительно ниже. Для того, чтобы Sirio Universal не превратился в «слабое звено», Вы должны обеспечить стабильное по качеству электроснабжение, приемлемый состав перекачиваемой воды, отсутствие инсталляционных ошибок и ошибок в настройках. Этих требований может оказаться слишком много, а квалификации может оказаться недостаточно. Тогда Sirio Universal может превратиться в «слабое звено», неожиданный отказ которого часто нельзя устранить за короткое время. Если ли решение, позволяющее не бояться момента, когда в питающей сети появятся серьезные проблемы или когда инвертор «уйдет в неустраняемую аварийную ошибку»? Есть – байпасная схема управления, построение которой Вы осуществляете одновременно с инсталляцией Sirio Universal (только для однофазного насоса).

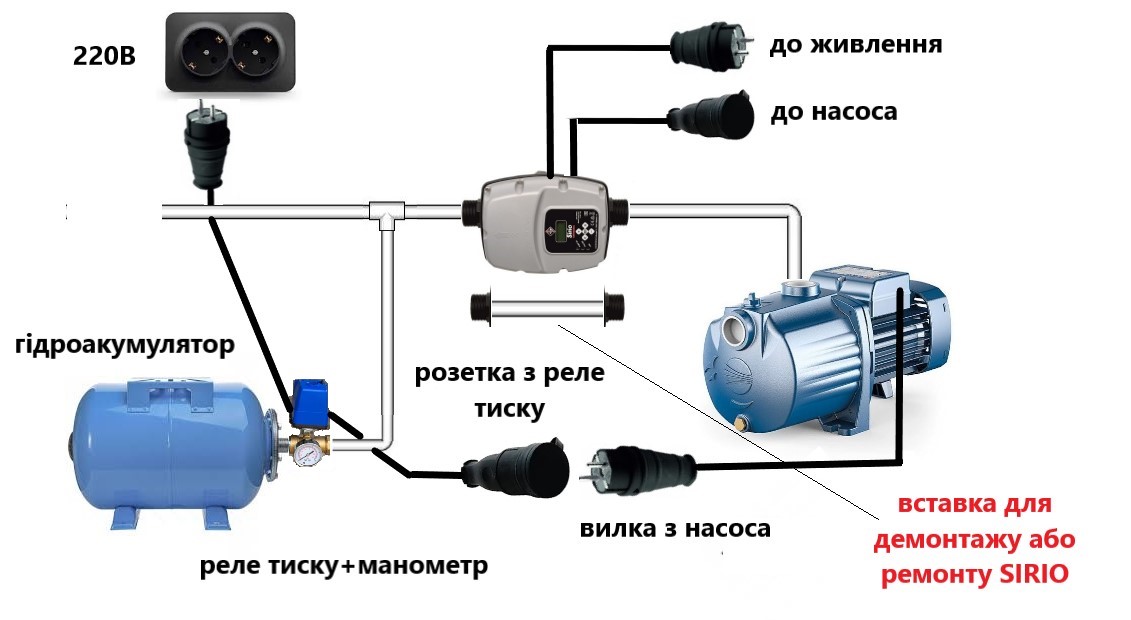

Рисунок 1. Байпасная схема управления для однофазного насоса.
- Гидроаккумулятор.
Мы часто слишим от инсталляторов «идею» того, что насос с частотным регулированием не требует наличия гидроаккумулятора. Это утверждение – критическая ошибка. Наличие стабилизатора давления (гидроакумулятора) обязательно, так как вода – несжимаемая среда, а насос с плавным регулированием скорости может адекватно функционировать только в инерционной системе водоснабжения с медленно изменяющимся давлением. Если рабочего объема гидроаккумулятора недостаточно, как Вы собираетесь настроить параметры Pmax, Dp Start, Dp Stop, P limit, связанные с разнесением контроля давления во времени, и получить корректную работу регулируемого насоса? Ответ – никак. К слову, однофазный насос, регулируемый преобразователем частоты, все так же ограничен числом пусков (омическое выделение тепла в обмотках при пуске однофазного насоса, управляемого Sirio Universal, соизмеримо с прямым пуском).
4. Монтаж.

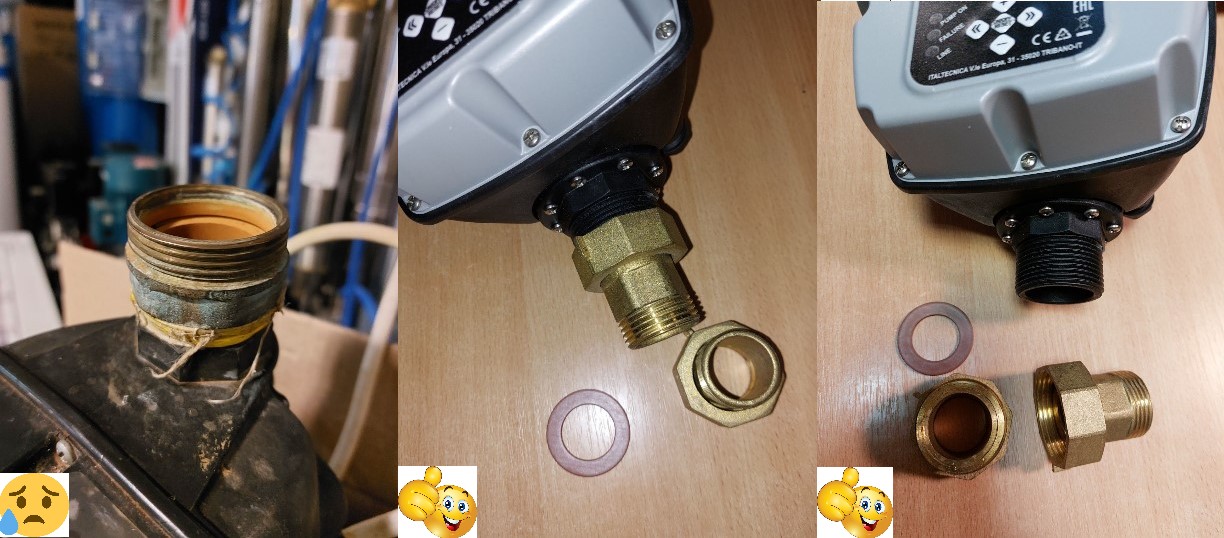

На фото ниже наглядно показано какими фитингами удобно инсталировать инвертор Sirio Universal в гидравлическую систему. Мы должны понимать, что то, что однажды инсталлировано в систему, со временем можеть потребовать деинсталляции. Это относится ко всем без исключения компонентам насосной системы – монтируя что-либо Вы должны думать о том, как эти компненты можно будет потом быстро и легко демонтировать, заменить или отремонтировать.
